Guía del Centro Técnico WAFU para ingeniería, compras, instalación, integración y marcas OEM/ODM. Las fichas técnicas oficiales siguen siendo la referencia para los límites de cada modelo.
Una cerradura invisible puede caber dentro de la puerta y aun así fallar en uso. El eje, el cerradero, el descenso de la hoja, la junta y los errores de montaje cambian la carga real del motor.
Índice
- Cinco comprobaciones geométricas
- El recorrido de la carga
- Acumulación de tolerancias
- Prueba de la muestra
- WF-019 y WF-026
- RFQ y aprobación
- Conclusión

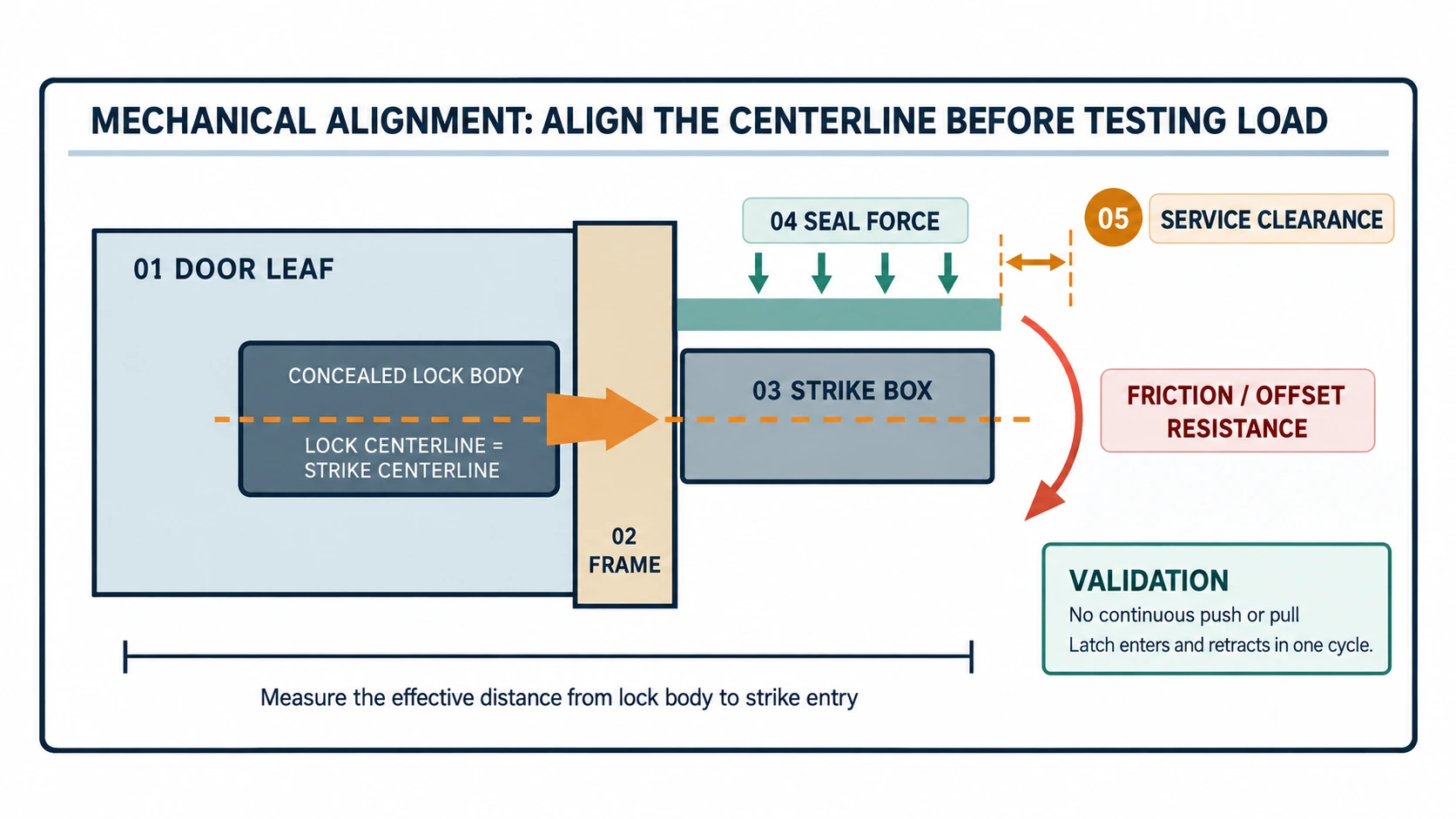

1. Empezar por cinco comprobaciones
Mida el grosor, la posición del cuerpo, el eje del pestillo y del cerradero, el sentido de apertura y el estado de las bisagras. Una prueba con la puerta abierta no reproduce las fuerzas del marco.
Compruebe la entrada del pestillo, el roce lateral, el contacto con el fondo y si hay que empujar o tirar de la hoja. Las puertas pesadas pueden descender con el tiempo y las juntas añaden fuerza de retorno. Reserve espacio para batería, herramientas, cableado y desbloqueo de emergencia.
2. Dibujar el recorrido de la carga
El motor debe superar el roce del pestillo, la fuerza de la junta, el desplazamiento de la puerta, la transmisión interna y el error de montaje:
La relación
sirve para entender la tendencia, pero no sustituye una prueba de par en la muestra.

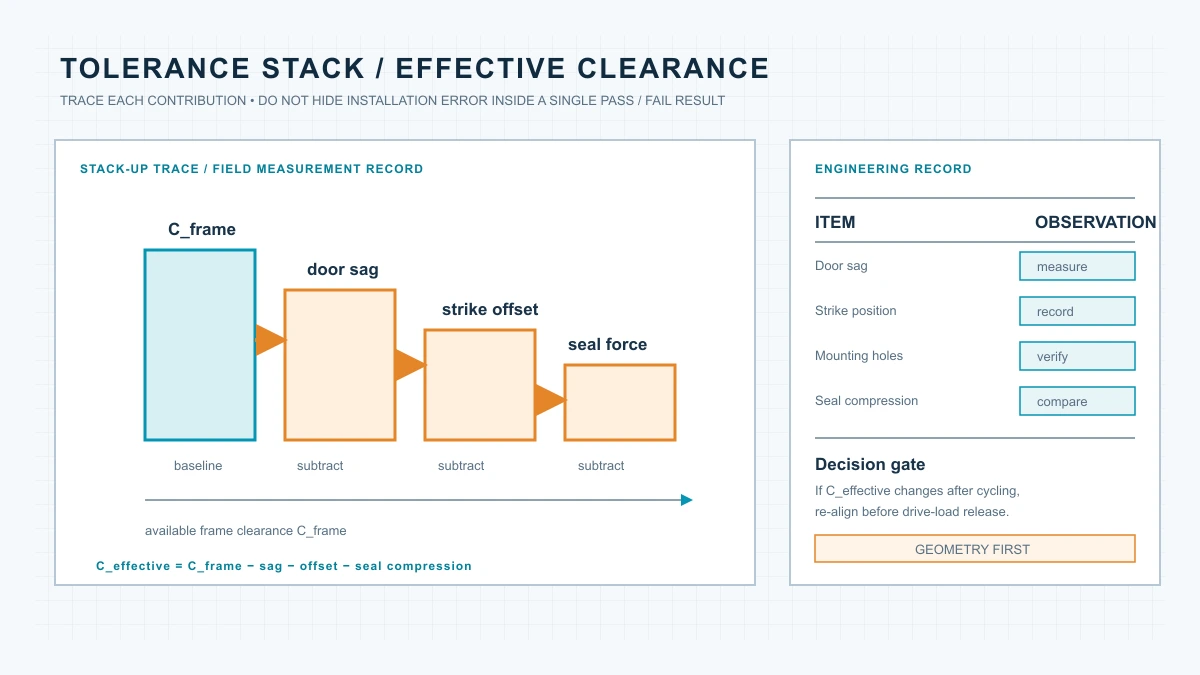

3. Evaluar la acumulación de tolerancias
El descenso de la hoja, el desplazamiento del cerradero, los taladros y la compresión de la junta reducen juntos la holgura útil. Registre las medidas antes y después del montaje y después de los ciclos.

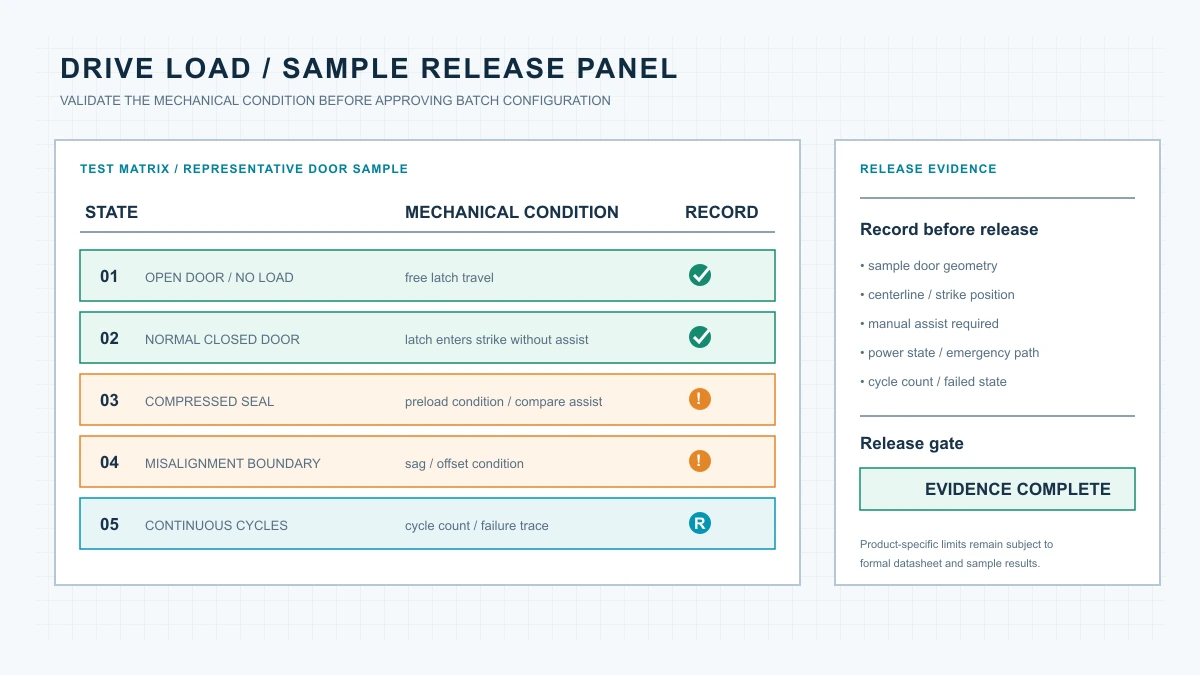

4. Probar la carga de la muestra
Pruebe puerta abierta, cierre normal, junta comprimida y ligero desalineamiento. Registre el cierre completo, el retroceso del pestillo, la ayuda manual, el ruido, la alimentación, los ciclos y los errores. Un fallo intermitente requiere revisar la mecánica, no solo reiniciar o cambiar pilas.
5. Enfoque para WF-019 y WF-026
WF-019: mantener sencillo el despliegue
Para WF-019, con dos pilas AA y mando de 433 MHz según la información del producto, compruebe espacio, eje, acceso a las pilas y alcance real.
WF-026: verificar la redundancia como un recorrido completo de carga
Para WF-026, con sistema doble, dos motores y cilindro Grade C, pruebe ambos accionamientos, las interferencias y la apertura de emergencia. La redundancia no corrige un desalineamiento.
6. Documentar en el RFQ y la aprobación
El expediente debe incluir datos de puerta, cerradero, junta, cableado, mantenimiento y resultados. “La muestra funciona” debe convertirse en una condición verificable: cerrar y abrir sin presión manual continua.
7. Conclusión
Mida primero la puerta y el marco, valide la mecánica en una muestra representativa y solo después fije la configuración de producción. En proyectos OEM/ODM son decisivos la ficha técnica y el prototipo aprobado.
